Tailscale+Headscale 自架VPN全紀錄

2023-03-29 william 其他

Wireguard 與最近大熱門的ChatGPT一樣, 是邪惡的存在, 以往公司網管還能勉強管控員工自架VPN, P2P, 與遠端連線, 雖說辛苦,但員工相關網路行為終究掌握在手中.

現在不得了了, 使用wireguard技術的 Tailscale 已攔不住, 隨隨便便就能翻牆, 穿透內網. 我們網管就像是鯀, 治水用阻擋的方式不再可行 , 該是要全面開放, 採用全面零信任的思維+員工契約進行資通安全的管控.

“新暗網時代” , 用wireguard, 能讓一個小群體, 自成一個暗網, 也可自行打造VPN暗黑王國, 市面上網紅推薦的乾爹乾爸VPN, 未來亦將勢微.

本文著重在翻牆, 與簽入公司內部網路, 若用來做site to site請參考以下 tailscale 建議, 直接用Wireguard 比較好.

Using WireGuard directly offers better performance than using Tailscale. Tailscale does more than WireGuard, so that will always be true. We aim to minimize that gap, and Tailscale generally offers good bandwidth and excellent latency, particularly compared to non-WireGuard VPNs.

環境

Headscale
headscale是開源軟體, 使用docker自行架設後, 可對安裝tailscale的端點進行權限控管, 也是整個VPN當中, 最主要的控制伺服器(control server).
公司內部架設 tailscale 端點
Linux tailscale安裝了N次, 推薦安裝ubuntu.
讓用戶端進行vpn連線, 可存取內網, 或是當作跳板,進行翻牆
PC 用戶端
windows 10/11 用戶端.
安裝tailscale windows client , 透過headscale註冊, 即可串接到公司tailscale端點, 存取公司內網工作.
Android
搜尋tailscale並且安裝後, 修改server url , 導到自架的headscale server ,登入後, 透過公司架設之tailscale端點, 進行翻牆.
**目前測試,使用台灣之星, 翻牆方面不是很穩定, 但是連到公司內網穩定**
iphone
安裝tailscale後, 不可修改server, 因此無法連接自架headscale server, 所以GG.

架設Headscale+UI

官網文件 https://github.com/juanfont/headscale/tree/main/docs

Headscale伺服器, 須提供http對外網址, 以便讓端點登入
ex: http://headscale.test.com:8081 或是 https://headscale.test.com
可用proxy reverse反向代理(但我失敗了, 很像是headscale的bug, 因此https我先pass, 改用 http )
後來發現是apache httpd 版本太舊(2.4.6),不支援 upgrade=any 語法 , 只要讓proxy server 改成2.4.47以上就好了

下載headscale yaml設定檔案

docker安裝(本範例vm為centos 7+docker)
請務必用0.21版, 0.20有bug不能刪除路由表
紅色請自行依照環境修改

# 存放headscale設定檔按
mkdir -p /root/headscale/config
mkdir -p /root/headscale/data

# 虛擬網路
docker network create reverseproxy-nw

vi /root/headscale/docker-compose.yml
###############################################################################
version: '3.5'
services:
  headscale:
    image: headscale/headscale:0.21
    container_name: headscale
    volumes:
      - '~/config:/etc/headscale'
      - '~/data:/var/lib/headscale'
    ports:
      - 8081:8080
      - 50443:50443
    command: headscale serve
    restart: unless-stopped
    networks:
      reverseproxy-nw:
  headscale-ui:
    image: ghcr.io/gurucomputing/headscale-ui:latest
    restart: unless-stopped
    container_name: headscale-ui
    ports:
      - 9443:443
    networks:
      reverseproxy-nw:
networks:
  reverseproxy-nw:
    external: true
volumes:
  data:
    driver: local
  config:
    driver: local
###############################################################################

下載headscale設定檔

wget https://github.com/juanfont/headscale/raw/main/config-example.yaml -O /root/headscale/config/config.yaml

# 下載完畢, 修改yaml檔案中以下參數
server_url: https://headscale.test.com
listen_addr: 0.0.0.0:8080
base_domain: test.com

#是否改寫用戶端dns,請自行測試, 依照需求決定
override_local_dns: true

# 提供(expose)給用戶端dns
  nameservers:
    - 1.1.1.1
    - 8.8.4.4
# 公司內部專用網址,可分別參考不同dns
  restricted_nameservers:
     test.com:
       - 192.168.1.1
# 停用magic dns
magic_dns: false

#其他如derp, 有機會再另外寫文章

啟用container

cd /root/headscale
docker-compose up -d

設定apache httpd proxy server (版本務必2.4.47以上)

<VirtualHost *:443>
  ServerName headscale.test.com

  ErrorLog /var/log/httpd/ssl_error_log
  TransferLog /var/log/httpd/ssl_access_log

  SSLEngine On
  SSLCertificateFile /etc/letsencrypt/live/headscale.test.com/cert.pem
  SSLCertificateKeyFile /etc/letsencrypt/live/headscale.test.com/privkey.pem
  SSLCACertificateFile /etc/letsencrypt//live/headscale.test.com/fullchain.pem

  SSLProxyEngine On
  ProxyPreserveHost On
  Header add Access-Control-Allow-Origin "test.com";
  SSLProxyCheckPeerName  off
  ProxyPass /web https://localhost:9443/web
  ProxyPassReverse /web https://localhost:9443/web
  ProxyPass / http://localhost:8081/ upgrade=any
  ProxyPassReverse / http://localhost:8081/ upgrade=any
</VirtualHost>

等個1分鐘, 測試

https://headscale.test.com/windows

下指令產生apikey

 docker exec -it headscale headscale apikey  create

將headscale 伺服器網址, 以及apiky , 輸入到 UI 介面
https://headscale.test.com/web
請注意,這網址沒有帳號驗證就能用, 要考慮加上帳號密碼認證, 或是限定ip連線

可以開始到UI介面進行管理了

建立使用者,並且提供authkey, 讓公司架設的tailscale 端點使用

# 建立使用者
# docker exec headscale headscale users create <使用者>
docker exec headscale headscale users create hlmtvpn

# 產生authkey, 讓tailscale端點使用
docker exec headscale  headscale --user hlmtvpn preauthkeys create --reusable --expiration 24h

相關指令

1. 列出 tailscale 端點
docker exec headscale headscale node list

2. 刪除 tailscale 端點
docker exec headscale headscale node delete -i <ID>
docker exec headscale headscale node delete -i 1

3. 列出 tailsacle 路由
docker exec headscale headscale route list
4. 啟用路由功能
docker exec headscale headscale route enable -r <ID>
5. 刪除路由表
docker exec headscale headscale route delete -r <ID> --force

公司架設tailscale 端點

建議安裝ubuntu
之前一直習慣用CentOS, 或是RockyLinux , 但這次有點踢到鐵板, site to site vpn一直不成功, 改由ubuntu就成功了.

請先決定此端點提供site to site 或是 nat
1. 若是與外地子公司site to site連線, 參數就要加上–snat-subnet-routes=false , 但無法讓外面裝置當作跳板翻牆.
2. 若是讓外面設備簽入使用, 不需要反向回連, 就使用 –snat-subnet-routes=true (這是預設值), 若外面裝置要用tiptop gp 5.x 連到公司, 則不能使用此設定.

結論: 要翻牆, 就要設定成true, 要使用tiptop erp , 或是與子公司互相連線就要設定成 false

決定端點當作翻牆或是site to site後, 複製好上一步驟 headscale 伺服器所產生出來的authkey

安裝tailscale
ubuntu 22.04 , 請參考 https://tailscale.com/kb/1187/install-ubuntu-2204/

curl -fsSL https://pkgs.tailscale.com/stable/ubuntu/jammy.noarmor.gpg | sudo tee /usr/share/keyrings/tailscale-archive-keyring.gpg >/dev/null

curl -fsSL https://pkgs.tailscale.com/stable/ubuntu/jammy.tailscale-keyring.list | sudo tee /etc/apt/sources.list.d/tailscale.list

sudo apt-get update
sudo apt-get install tailscale

啟用/設定tailscale端點

# http://headscale.test.com:8080是 headscale對外的URL
# d72e7351e24bbd21ecc99bbf5004c3e1f7cffa0631f8f5d5 是 authkey

# nat , 翻牆
tailscale up --reset --accept-routes --advertise-exit-node --snat-subnet-routes=true --accept-dns=false --advertise-routes=192.168.1.0/24 --login-server=https://headscale.test.com  --authkey=d72e7351e24bbd21ecc99bbf5004c3e1f7cffa0631f8f5d5

# site to site , 不翻牆
tailscale up --reset --accept-routes --snat-subnet-routes=false --accept-dns=false --advertise-routes=192.168.1.0/24 --login-server=https://headscale.hlmt.com.tw  --authkey=d72e7351e24bbd21ecc99bbf5004c3e1f7cffa0631f8f5d5

# 主機為vp, 不需要對外ip, 只要內網ip, 可上網, 要加上forward功能
# https://tailscale.com/kb/1019/subnets/
echo 'net.ipv4.ip_forward = 1' | sudo tee -a /etc/sysctl.conf
echo 'net.ipv6.conf.all.forwarding = 1' | sudo tee -a /etc/sysctl.conf
sudo sysctl -p /etc/sysctl.conf

回到headscale,啟用路由

#列出路由表
docker exec headscale headscale route list
#啟用路由
 docker exec headscale headscale route enable -r <ID>

公司主要路由(router), 須額外設定靜態路由
若需要做到site to site

PC 用戶端安裝tailscale端點(可翻牆)

先決條件: 公司tailscale端點已設定成nat(當作翻牆用)

PC端安裝tailscale
https://tailscale.com/download/windows

執行指令登入到headscale
打開dos, 或是powershell (希望不用做這動作, 不然麻瓜會生氣)
** powershell or cmd run as administrator

cd C:\Program Files\Tailscale
tailscale login --login-server https://headscale.test.com --exit-node=<headscale ip 可為headscale server local ip> --exit-node-allow-lan-access=true

此時網頁會出現一串指令, 請將該node key 給管理人員註冊
**這邊要注意的是網址指令裡面的 USERNAME , 是一開始 headscale 新增的使用者帳號.　

# 管理人員到headscale主機註冊
docker exec headscale  headscale nodes register --user hlmtvpn --key nodekey:32a95789aa71c2dc7ccfa43a16cf1cff575e318c0a67117370ec9c847ff76828

若管理人員註冊完成, PC上面的tailscale會自動登入, 代表註冊成功, 此時可以選擇變身成公司tailscale 端點(如下圖 william-standard-pc-i440fx-piix-1996) , 就可以以公司ip的名義上網翻牆, 當然也可也存取公司內網(tiptop erp不行).

Android

play商店
搜尋 tailscale後安裝並且執行, 執行後要連續按右上三個點, 連按四次, 會出現隱藏的Change server選項, 然後輸入 https://headscale.test.com:8081

設定完headscale server 網址, 回到首頁, 點選 Sign in with other , 此時會出現網址顯示指令,內含一串node key , 如同上個步驟, 將auth key給網管人員註冊, 經網管通知註冊完畢, 即可登入使用.
**這邊要注意的是網址指令裡面的 USERNAME , 指的是一開始我們在 headscale 伺服器中新增的使用者帳號.

啟用可以翻牆的VPN惹, 要選擇exit node為可翻牆的主機
實際測試,我自己手機(android 13)翻牆會秀逗不是很穩定, 有時候等1,2分鐘, 有時候秒連,有時候就GG

One comment android, centos, docker, firewall, headscale, linux, microsoft, RockyLinux, tailscale, ubuntu, vpn, windows, wireguard

OPNsense 安裝 wireguard site to site

2023-03-20 william 其他

原本想簡單用linux安裝wireguard 來達到site to site vpn , 無奈搞不定 , 只能依靠OPNsense幫忙了.

OPNsense 幾乎與pfSense 齊名, 是款開源免費,以及補漏洞快速的防火牆軟體, 評估後,我用OPNsense有三個理由:

介面簡單,更直覺, 滿像防火牆該有的樣子
哥是來找支援wireguard的系統, OPNsen阿莎力說有. 而pfSense一下子說有, 一下子又沒有,哥就不愛用了.
真． wireguard site to site
windows簽入vpn, 可以一次連線多個site , 非常方便, 至少給麻瓜用, 不用挑戰麻瓜的邏輯思考, 一鍵多處簽入

目前還需要wireguard改善的:

動態簽入vpn,
目前用wireguard windows連線, tunnel ip居然無法自動取得, 那腳本就不能一份多用

情境 site to site vpn

Site A
對外IP: 192.168.1.1  ,  udp port: 65536
內網:  10.192.130.15/24
Wireguard Tunnel ip :  10.1.0.1/24

Site B
對外IP: 192.168.2.1  ,  udp port: 65536
內網:  191.1.0.0/24
Wireguard Tunnel ip :  10.1.0.2/24

安裝步驟:

安裝外掛程式
登入OPNsense , System -> Firmware -> Plugins 選擇安裝 os-wireguard-go

啟用WireGuard VPN

新增Local
設定 Name , Listen Port , tunnel ip . 裡面的 public key , private key 先不用輸入,等新增後會自動出現

**public key 與private key會自動產生, public key 需要複製下來,提供給對方服務器使用**

新增Endpoints
這部分的資訊為對方服務器資訊, 以我們是Site A來說, 要輸入 Site B相關資訊

綁定Local與Endpoints
我們回過頭來修改Local, 設定其與Endpoints綁定

設定防火牆, 讓對方能存取我們的udp port

設定對方內網網段,與tunnel 網段(可以跟多個site互聯) , 讓內網與tunnel ip 能通過wireguard 介面, 進而互相溝通

另外一邊服務器, 請務必也用OPNsense , 不要像我這樣走冤枉路, 一邊OPNsense, 一邊Linux, 或是docker, 作法同上步驟, 資料記得不可一模一樣, 每個服務器ip, udp port , public key, 都不一樣

完成後, 可以到 lobby 查看, Lobby->Dashboard->右下角wireguard-go

ps.
1. 上面有一步驟可以輸入preshared key (也可以不輸入) , 若要輸入, 需登入OPNsense , 輸入 wg genpsk 即可產生, 這個key要放到所有相連結的服務器, Endpoints裡面
2. 參考資料 https://www.thomas-krenn.com/en/wiki/OPNsense_WireGuard_VPN_Site-to-Site_configuration

One comment firewall, openvpn, opnsense, vpn, wireguard

原來我們無時無刻都被分析中 AdGuard Home

2023-03-10 william 閑聊

我安裝OPNsense防火牆時, 加裝了AdGuard Home 外掛 , AdGuardHome使用dns過濾方式, 來阻擋廣告ip, 我讓公司wifi dns 也導到AdGuardHome, 只要是廣告類的ip, 過濾後, 都會變成0.0.0.0 , 我們不會去訪問到廣告.
幾天後, 真的真的沒想到, 居然高達49% 被濾掉, 仔細一看, 這些ip, 絕大部份是統計,以及分析我們上網行為, 當然商業行為精準知道我們的需求很不錯, 可是拿來做壞的用途也是恐怖.

Leave a comment firewall, opnsense, security

MaxMind 免費提供ip所在國家資訊

2023-03-10 william 其他

以資安角度, 24小時網路提供的服務, 風險極高. 若確認只在特定國家使用, 就可以使用MaxMind提供ip所在國家資訊, 限制其他國家ip連線,避免不必要的麻煩.

最近想用軟體防火牆來取代公司老舊的硬體防火牆, 我考察很久捨棄PFsense, 改用OPNsense. OPNSense提供簡單MaxMind整合, 可以讓我們進行ip國家使用限制, 非常方便.

我們得先到 https://www.maxmind .com/en/geolite2/signup 註冊帳號,

註冊完畢登入網站, 接下來產生license key
https://dev.maxmind.com/geoip/geolite2-free-geolocation-data?lang=en

產生完license key之後, 就可以下載ip國家資料, 可以參考一下OPNsense提供的方式

https://docs.opnsense .org/manual/how-tos/maxmind_geo_ip.html

防火牆就可以自己定義國別, 進行限制工作

Leave a comment firewall, opnsense, pfsense, pve, security, vm

pfsense設定port forward

2022-10-29 william 技術

以smtp為例子

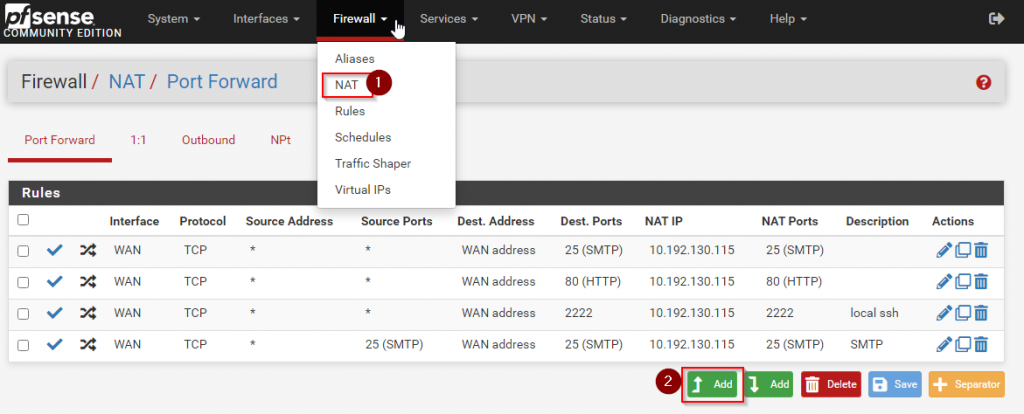

Firewall->NAT , 點選Add (有分優先順序)

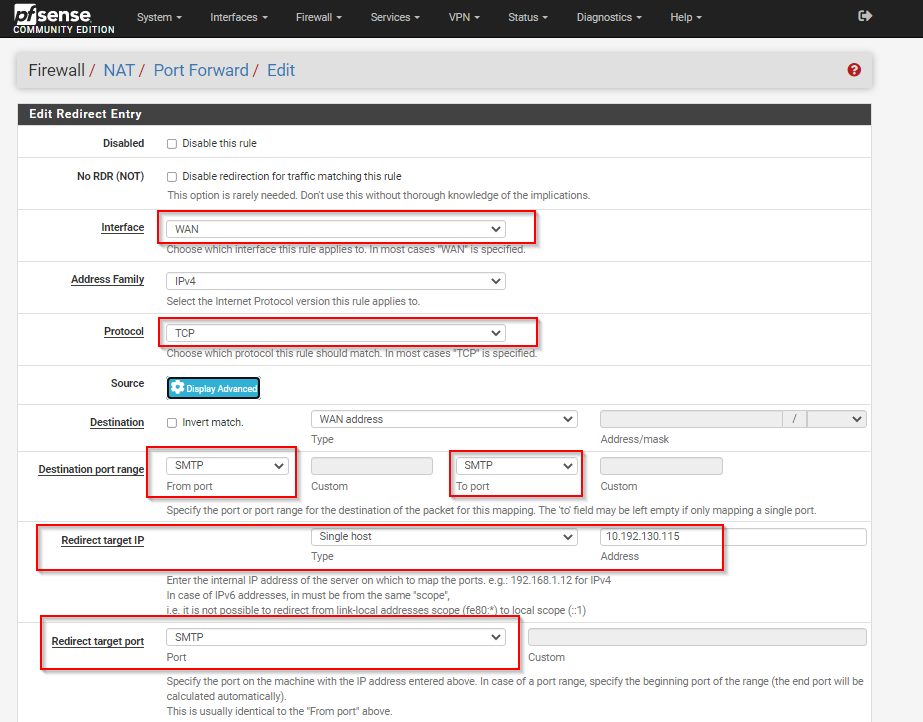

設定Interface, Protocol , Destination port range , Redircet target IP , 與 Redirect target port
這樣儲存就生效了, 記得被forward ip 的gateway也要設定pfsense ip 否則無法成功

CentOS 7 docker 防火牆設定

2022-09-15 william 品質管理系統

CentOS 7安裝docker之後, 要確認防火牆是否阻擋不需要對外的container

iptables -I DOCKER 1 -i <對外網卡介面名稱>  -p tcp  --dport <埠號碼> -j DROP
# example
# iptables -I DOCKER 1 -i ens19 -p tcp --dport 4822 -j DROP

之前一直以為firewall-cmd 預設都會擋下來, 沒想到docker安裝後,container 似乎都開放了, 看起來還是要小心為妙

2023/09/06
—
後來發現還是無法阻止外面連到container port 這很奇怪，可能我是早期的docker 20.10.x ，最後追加以下指令直接阻擋container ip

firewall-cmd --direct --add-rule ipv4 filter DOCKER 0 -i eth0 -d 172.0.0.0/8 -j DROP

Leave a comment centos, docker, firewall, linux

零信任不是對你沒有信任的意思 Zero Trust(ZT)

2021-09-18 william 其他

美國國家標準暨技術研究院(NIST), 於2020年8月發表零信任 (SP 800-207) 指導書 , 火速被各大軟體服務商奉為聖旨,
並不是對你沒有信任的意思, 而是任何人做任何事都必須一視同仁, 詳加盤查, 才能信任.

以防火牆來說, 牆內安全, 牆外不安全, 這是以前的思維;
未來上雲端後, 將打破防火牆概念, 任何動作都必須再次檢驗才能過關.

https://csrc.nist.gov/publications/detail/sp/800-207/final

備份/還原 iptables規則

2021-08-19 william 技術

iptables-save  > file
iptables-restore < file

centos 7 裝了docker , 限制內網透過nat上網會失效

2021-08-19 william 技術

一般公司省錢的作法, 就是一台linux主機 , 充當上網(nat) 分享器,
但後來該主機又搞了docker .
可是docker 預設網路(iptables) 都開放, 很麻煩, 造成原本firewall-cmd出問題, 無法限制內部ip上網, 所有ip都能上網, 超麻煩的,

後來發現iptables也能運作, 於是就搭配 iptables 限制內部ip上網

iptables -I FORWARD 1 -s 192.10.20.0/24 -j DROP # 限制全部內網ip透過nat上網
iptables -I FORWARD 1 -s 192.10.20.101/32 -j ACCEPT # 讓101能上網

Leave a comment centos, docker, firewall

CentOS 的docker 若綁定Internet IP , 要注意是否開放對外服務

2021-03-16 william 技術

例如 docker 安裝 mariadb service , 要記得不要開放到internet

iptables -I DOCKER 1 -i <對外網卡代號> -p tcp --dport 3306 -j DROP

Leave a comment centos, docker, firewall, linux
